欧美成人一区二区三区_日本边添边摸边做边爱的网站_少妇特黄a一区二区三区_中文成人无字幕乱码精品区_亚洲看片lutube在线观看

　　鋼球什么時候進(jìn)行回火比較好

　　之前也說了加熱溫度和淬火溫度是影響鋼球質(zhì)量的管件，這兩個掌握好了也就控制了鋼球的硬度。在熱處理中，淬火和回火相輔相成，具體鋼球什么時候進(jìn)行回火比較好，我們來詳細(xì)的了解一番。

　　有人可能會說:反正都是回火，淬火后什么時候都可以回去。但在實(shí)際生產(chǎn)中并非如此。為了獲得良好的回火效果，不同材料和規(guī)格的鋼球在回火前的溫度是不同的。在這個問題上，我們用B2材料φ75mm鋼球做三個測試。

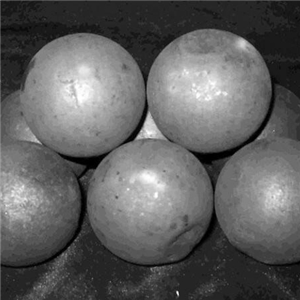

　　試驗(yàn)1：將淬火鋼球空冷至室溫再回火，發(fā)現(xiàn)鋼球表面開裂。

　　試驗(yàn)2：淬火鋼球立即回火，雖然鋼球表面沒有開裂，但芯片表面開裂。

　　試驗(yàn)3：將淬火鋼球空冷至40℃~60℃后再回火，經(jīng)檢測，鋼球及抽芯無開裂。

　　通過以上三個實(shí)驗(yàn)，我們可以簡單地看到鋼球何時回火非常精致，回火晚，鋼球會開裂;回火早，雖然鋼球不開裂，但核心開裂。當(dāng)然，不同材料和規(guī)格的鋼球選擇合理的回火點(diǎn)對其綜合機(jī)械性能和內(nèi)部組織結(jié)構(gòu)也有很大的影響。
