135-0054-1271

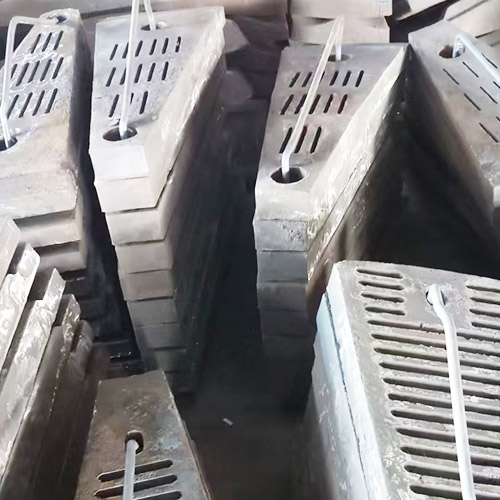

高錳鋼襯板材質(zhì)和硬度詳解
高錳鋼襯板的材質(zhì)為高錳鋼(Mn13)，是耐磨鋼中耐磨的鋼種之一，主要應(yīng)用于沖擊磨料磨損和高應(yīng)力碾碎磨料磨損工況，在抵抗強(qiáng)沖擊、大壓力作用下的磨料磨損或鑿削磨損方面，其優(yōu)異的耐磨性是其他材料所無法比擬的。
高錳鋼襯板含錳10%～15%，碳含量一般為0.90%～1.50%，大部分在1.0%以上。它的化學(xué)成分為(%)：C 0.90～1.50，Mn 10.0～15.0，Si 0.30～1.0，S ≤0.05，P ≤0.10。其特點包括組織晶粒細(xì)小、硬度及韌性較高、耐磨性能明顯提高，在固定磨料磨損條件下，其耐磨性是傳統(tǒng)Mn13的1.25倍以上，在沖擊功為2.0J的沖擊磨料磨損條件下，其抗沖擊磨料磨損性能是傳統(tǒng)高錳鋼的1.4倍。
在生產(chǎn)高錳鋼襯板時，需要進(jìn)行熱處理，如采用80～100℃/h的速率將試樣加熱至600℃保溫6h，再加熱升溫到1080～1100℃保溫4h，然后進(jìn)行水淬。這樣能夠進(jìn)一步增強(qiáng)高錳鋼襯板的耐磨性、韌性和硬度。
高錳鋼襯板具有較高的硬度，經(jīng)過熱處理后，其硬度可以達(dá)到HB300-350，沖擊韌性值可達(dá)到25J以上。
在線客服
