欧美成人一区二区三区_日本边添边摸边做边爱的网站_少妇特黄a一区二区三区_中文成人无字幕乱码精品区_亚洲看片lutube在线观看

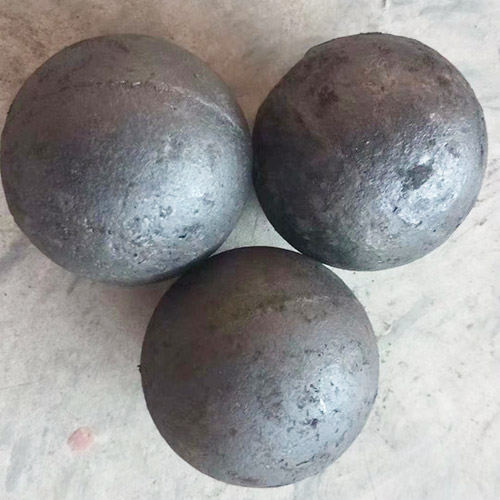

　　高鉻球是以高鉻合金為主要材質(zhì)制成的研磨介質(zhì)，廣泛應(yīng)用于礦山、冶金、水泥等行業(yè)。其國家標(biāo)準(zhǔn)詳細(xì)規(guī)定如下：

　　一、化學(xué)成分

　　高鉻球的鉻含量需≥10.0%，含碳量在1.80%-3.20%之間。部分特殊高鉻球的鉻含量可超過14%，硬度與耐磨性進(jìn)一步提升。

　　二、物理性能

　　硬度：國家標(biāo)準(zhǔn)要求高鉻球硬度(HRC)要≥58，部分產(chǎn)品可達(dá)63-67HRC，耐磨性為普通低鉻球的2倍以上。

　　沖擊值：沖擊韌性需≥3.0J/cm2，確保在研磨過程中不易破碎。

　　內(nèi)部質(zhì)量：要求無縮孔、氣孔等缺陷，保證結(jié)構(gòu)致密性。

　　三、熱處理工藝

　　高鉻球需通過高溫淬火+回火處理形成馬氏體基體結(jié)構(gòu)。淬火方式包括油淬和風(fēng)淬，若檢測硬度低于54HRC，則說明未經(jīng)過淬火處理�；鼗鹛幚砜上�除鑄造應(yīng)力，提升韌性。

　　四、應(yīng)用標(biāo)準(zhǔn)

　　高鉻球需符合GB/T17445-2019《磨球》及YB/T095-2015《研磨體用高鉻鑄鐵件》等標(biāo)準(zhǔn)，確保在鐵礦、水泥等行業(yè)的粉體制備中穩(wěn)定使用。

　　五、優(yōu)勢對比

　　相比低鉻球(硬度≥45HRC、沖擊值≥1.5J/cm2)，高鉻球耐磨性更優(yōu)，單倉磨耗降低50%以上。例如，生產(chǎn)100萬噸精礦粉時，使用高鉻球可節(jié)約成本350萬元，同時提高礦粉細(xì)度與臺時產(chǎn)量，延長補(bǔ)加球周期，減輕工人勞動強(qiáng)度。
